機器視覺係統中常用光源有哪些？

　　機器視覺係統中zhong選xuan擇ze一yi種zhong好hao的de光guang源yuan可ke以yi大da幅fu度du降jiang低di圖tu像xiang識shi別bie算suan法fa處chu理li的de困kun難nan程cheng度du，另ling外wai提ti升sheng視shi覺jiao係xi統tong的de定ding位wei和he測ce量liang精jing度du，進jin而er提ti升sheng視shi覺jiao係xi統tong的de穩wen定ding性xing和he綜zong合he性xing能neng。即ji光guang源yuan的de選xuan用yong直zhi接jie影ying響xiang了le視shi覺jiao檢jian測ce的de成cheng敗bai。那na麼me我wo們men來lai說shuo說shuo工gong業ye生sheng產chan視shi覺jiao檢jian測ce常chang用yong的de幾ji款kuan光guang源yuan。

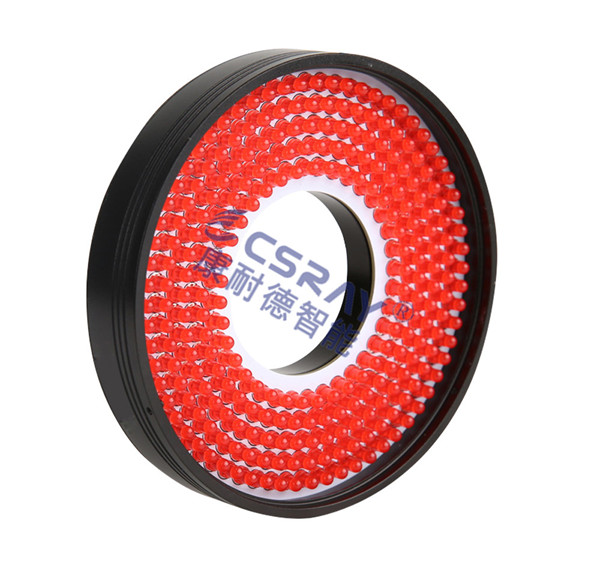

　　1、環形光源

　　環形光源提供不一樣光照方向、不一樣色彩搭配，更能突出產品的三維數據;高密度LED陣列，高亮度;多種緊湊設計，節約安裝空間;解決對角光照陰影問題;可選用漫射板導光

，光線均勻擴散。

　　主要用途:PCB基板視覺檢測，IC元器件視覺檢測，顯微鏡照明
，液晶校準
，塑膠容器視覺檢測

，集成電路印字檢查。

　　2

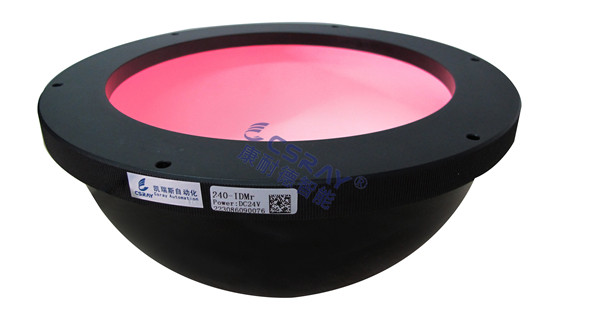

、圓頂無影光源

　　LED高密度排列在圓形電路板上，通過特殊塗層的反射，使整個圖象的照度十分均勻，最適合於表麵有起伏、光澤的被測物體，即使是彎曲的金屬表麵也能夠被均勻的照射到主要用途:包裝袋表麵檢測
，曲麵
、表麵凹凸不平的工件檢測
，表麵反光較強的物體表麵檢測等。

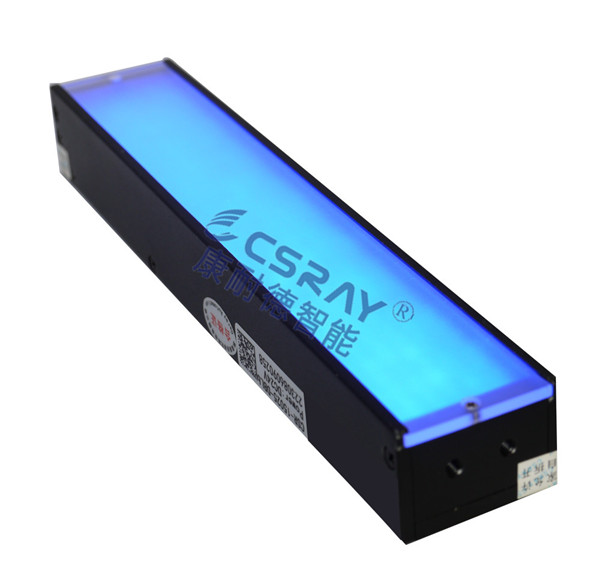

　　3、條形光源

　　條形光源是較大方形結構被測物的首選光源;色彩可根據需求搭配
，自由組合;光照方向與安裝自由可調節。

　　主要用途:金屬表麵檢查，圖像掃描，表麵開裂視覺檢測，液晶麵板視覺檢測等。

　　4

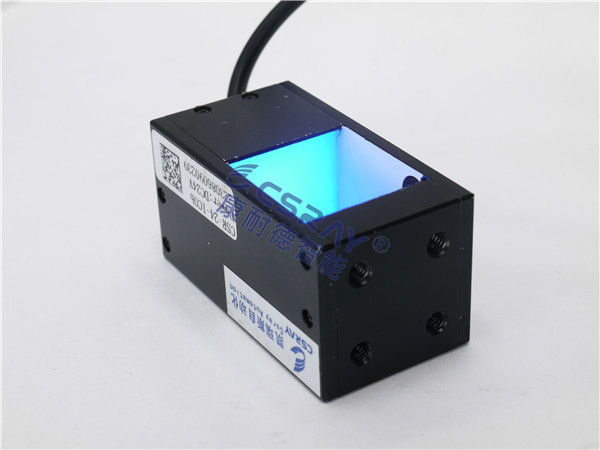

、同軸光源

　　同軸光源可以解決產品表麵不平整造成的陰影，進而降低幹擾;部分選用分光鏡設計，降低光損失，提升成像清晰度，均勻光照產品表麵。

　　主要用途:係列光源最適合主要用於反射度較高的產品，如金屬材料、玻璃
、膠片、芯片等表麵的劃痕視覺檢測
，芯片和矽晶片的破損視覺檢測
，Mark點定位，包裝條形碼識別。

　　5

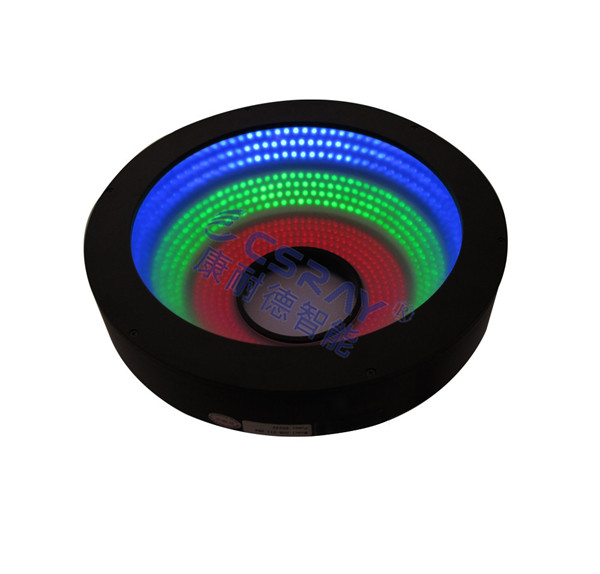

、AOI專用光源

　　不一樣方向的三色光照明，光照凸顯焊錫三維數據;外加漫射板導光，降低反光;不一樣方向搭配;

　　主要用途:主要用於線路板焊錫視覺檢測。

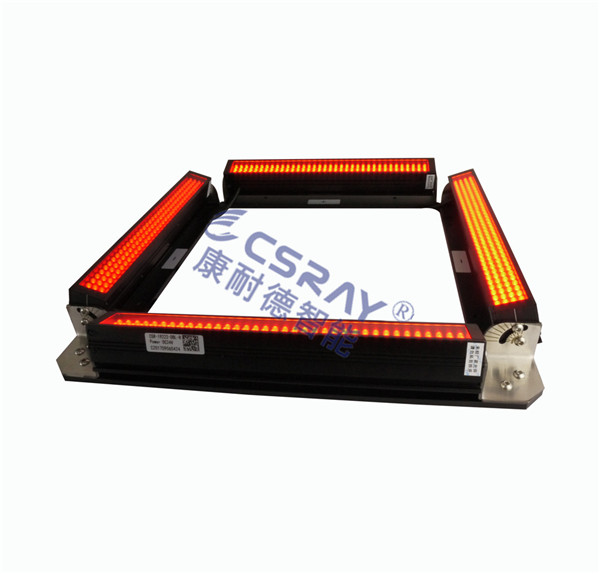

　　6、四麵可調光源

　　可根據被測物體要求，每個照射麵的照射角度和亮度可獨立調整，通用性較好，適用於眾多場合，大幅麵照明首選。

　　主要應用：焊錫檢測包裝破損檢測、標簽檢測、條碼識別
、球形物體檢測、產品定位識別。

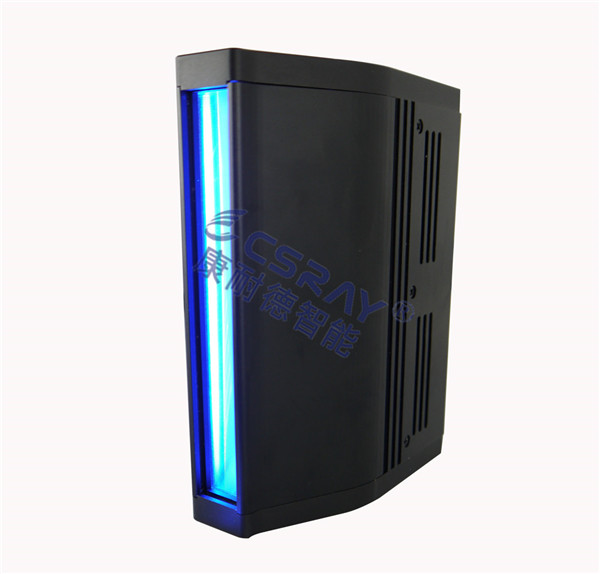

　　7、線形光源

　　超高亮度
，選用柱麵透鏡聚光
，主要用於各種自動化生產線持續視覺檢測場合。

　　主要用途:陣相機照明專用，AOI專用。

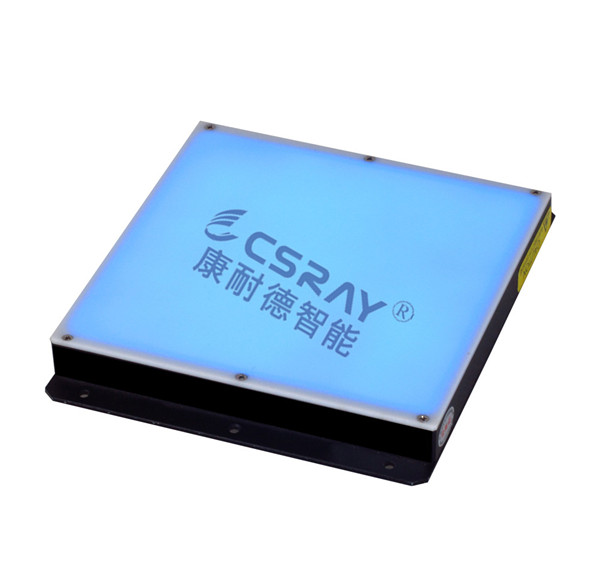

　　 8、麵光源

　　 用高密度LED陣列麵提供高強度背光照明
，能突出產品的外觀輪廓特性
，特別主要用於作為顯微鏡的載物台。紅白兩用背光源
、紅藍多用背光源，能調配出不一樣色彩
，達到不一樣被測物多色要求。

　　 主要用途:機械零部件外形尺寸的測量，電子元器件、IC的外型視覺檢測，膠片汙點視覺檢測，透明產品劃痕視覺檢測等。
