康耐德智能晶圓表麵汙染物ccd視覺檢測

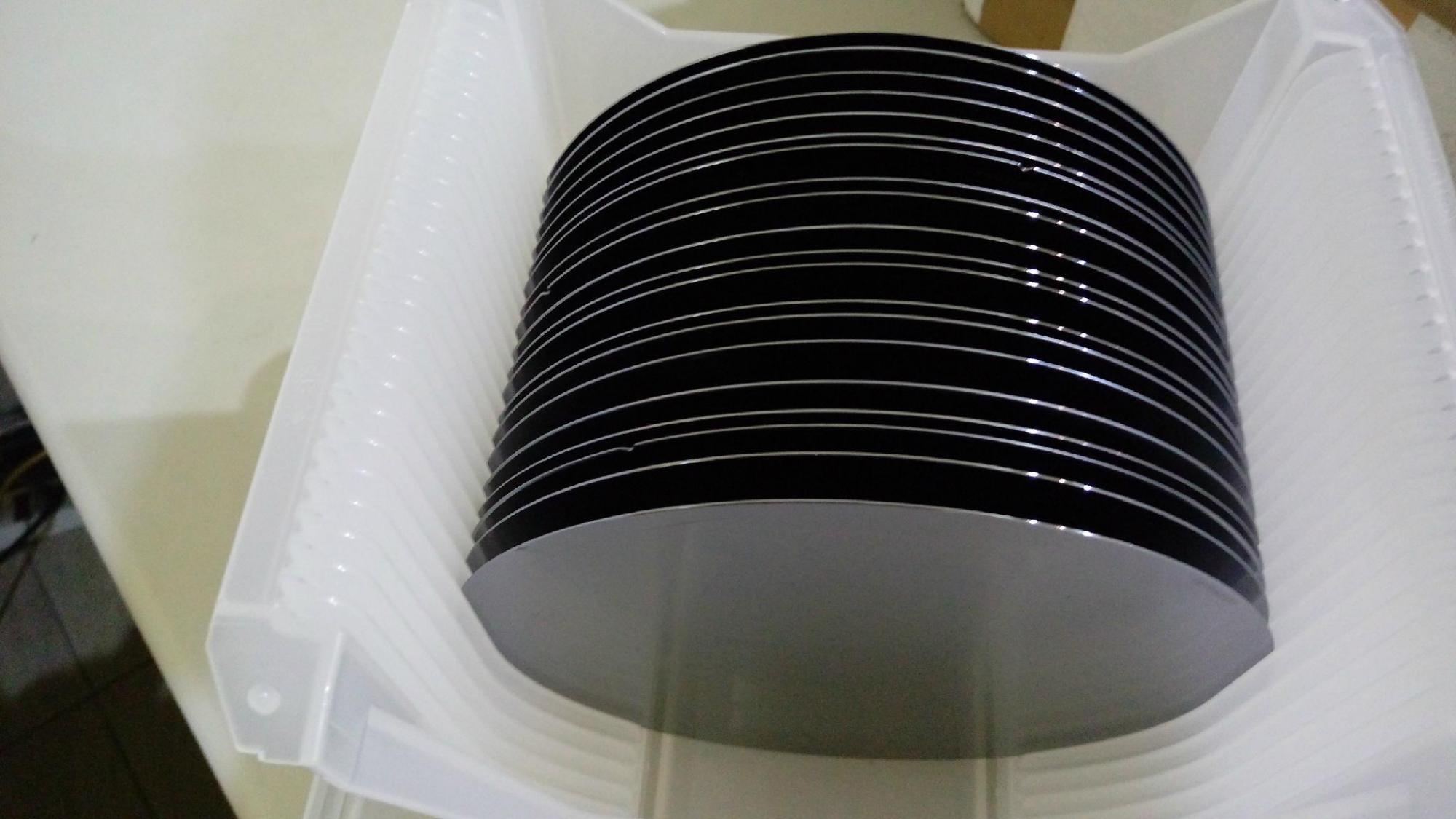

CCD（電荷耦合器件）視(shi)覺(jiao)檢(jian)測(ce)是(shi)半(ban)導(dao)體(ti)晶(jing)圓(yuan)表(biao)麵(mian)汙(wu)染(ran)物(wu)檢(jian)測(ce)的(de)主(zhu)流(liu)技(ji)術(shu)之(zhi)一(yi)
，廣(guang)泛(fan)應(ying)用(yong)於(yu)晶(jing)圓(yuan)製(zhi)造(zao)過(guo)程(cheng)中(zhong)的(de)質(zhi)量(liang)控(kong)製(zhi)環(huan)節(jie)。該(gai)技(ji)術(shu)通(tong)過(guo)光(guang)學(xue)成(cheng)像(xiang)原(yuan)理(li)，將(jiang)晶(jing)圓(yuan)表(biao)麵(mian)的(de)物(wu)理(li)特(te)征(zheng)轉(zhuan)化(hua)為(wei)數(shu)字(zi)圖(tu)像(xiang)信(xin)號(hao)，再(zai)由(you)計(ji)算(suan)機(ji)係(xi)統(tong)進(jin)行(xing)智(zhi)能(neng)分(fen)析(xi)，實(shi)現(xian)對(dui)微(wei)小(xiao)汙(wu)染(ran)物(wu)的(de)精(jing)確(que)識(shi)別(bie)與(yu)定(ding)位(wei)。

汙染物檢測類型
CCD視覺檢測可識別的晶圓表麵汙染物包括：
    顆粒汙染（Particle contamination）：塵埃
、殘留顆粒
    劃痕（Scratches）：機械加工或搬運造成的表麵損傷
    腐蝕（Corrosion）：化學侵蝕造成的表麵缺陷
    變色/汙染（Discoloration）：化學殘留或薄膜汙染
    孔洞（Holes）：工藝缺陷導致的表麵破損
    金屬汙染（Metal contamination）：重金屬離子殘留

關鍵技術挑戰與解決方案
1. 微小缺陷檢測極限
隨著製程節點縮小，檢測小於100nm的缺陷麵臨信噪比（SNR）下降的挑戰。表麵粗糙度和化學汙染（如濕度）會進一步降低信號質量。
解決方案：

    采用超高分辨率CCD
    使用TDI（時間延遲積分）線掃描技術增強低光照條件下的信噪比
    多相機拚接技術平衡成本與分辨率

2. 圖案化晶圓的複雜性
圖案化晶圓表麵因金屬、氧化物和光刻膠區域形成複雜地形，導致反射率和清潔度變化大，且CMP（化學機械拋光）過程會動態改變表麵特性。
解決方案：

    結合模板匹配算法：將待測晶粒與無缺陷的金色模板（Golden Template）進行圖像減法，獲得殘差圖像
    AI智能檢測：采用YOLOv8等深度學習模型進行缺陷分類、檢測和分割
，結合擴散概率模型（DDPM）生成合成缺陷圖像以增強訓練數據

3. 檢測速度與產能平衡
現代晶圓廠要求對300mm晶圓實現高達每小時100片（WPH）的檢測吞吐量。

先進算法處理流程
現代CCD視覺檢測係統的軟件處理流程：

    圖像預處理：自適應閾值灰度變換
、Gabor濾波增強
    圖像配準：與數據庫中的金色模板對齊
    圖像減法：提取殘差缺陷區域
    二值化與連通域分析：生成缺陷掩膜
    特征提取：分析缺陷的紋理、形狀
、強度和尺寸
    智能分類：使用CNN或YOLO模型進行缺陷類型識別
    自動標注：通過數據庫相似性比較自動標注缺陷邊界框


發展趨勢

    AI深度融合：從傳統圖像處理向深度學習轉型，實現自適應缺陷識別
    多模態檢測：結合光學檢測與SEM（掃描電鏡）
、X射線衍射等技術，實現多層次缺陷分析
    實時工藝監控：將CCD傳感器直接集成到工藝設備中，實現閉環汙染控製
    超分辨率成像：通過計算成像技術突破光學衍射極限，檢測更小尺寸的汙染物

CCD視覺檢測作為晶圓表麵汙染物檢測的基礎技術，正朝著更高分辨率
、更快檢測速度、更強智能化的方向發展，以滿足先進製程對缺陷控製的嚴苛要求。
