視覺係統能夠應用在芯片封裝中的哪些方麵

視覺係統（機器視覺）在芯片封裝過程中扮演著貫穿始終的眼睛的角色。隨著芯片封裝向高密度、小型化和3D化發展，視覺係統的精度和速度直接決定了封裝的良率與效率。

以下是視覺係統在芯片封裝中的主要應用方麵，從工藝流程的角度進行劃分：

1. 晶圓級定位與識別（前道封裝準備）

在封裝的最初階段
，視覺係統用於對晶圓進行處理和識別：

    晶圓對準： 在劃片（切割）之前，視覺係統通過識別晶圓上的對準標記
，精確計算晶圓的位置和旋轉角度，確保切割的精度。

    缺陷標記讀取： 讀取晶圓上由前道工序留下的墨點標記或電子地圖，跳過有缺陷的芯片，避免封裝資源的浪費。

    字符與二維碼識別： 讀取晶圓或芯片載體上的Data Matrix碼，實現生產過程的追溯。

2. 貼片與互連環節（核心工藝）

這是視覺係統應用最密集、精度要求最高的環節，主要涉及對位：

    倒裝芯片（Flip Chip）對位：

        上下雙視場視覺： 同時拍攝芯片上的凸點（Bump）和基板上的焊盤，通過圖像處理計算兩者的偏移量
，驅動高精度運動平台進行實時補償，實現凸點與焊盤的精確對準。

        共麵性檢測： 檢測所有凸點的高度是否一致，防止虛焊。

    引線鍵合（Wire Bonding）：

        焊點定位： 視覺係統識別芯片上的焊盤和基板上的引腳
，引導焊線頭精確地在兩點之間打線。

        焊後檢測： 檢測焊點的形狀

、位置以及弧形高度是否符合要求。

    貼片機（Die Attach）：

        芯片拾取： 從藍膜上識別芯片的位置和角度，引導吸嘴準確拾取（通常需要配合背光）。

        基板定位： 識別基板上點膠或貼裝的位置。

3. 精密測量

利用視覺係統的亞像素處理能力
，進行微米級的尺寸測量：

    共麵性測量： 測量BGA（球柵陣列）或LGA（柵格陣列）封裝中錫球或焊盤的高度差，確保所有引腳在同一平麵上。

    線寬/間距測量： 測量基板電路或重布線層的線寬、線距是否符合設計規範。

    錫球尺寸與圓度： 植球後，檢測每個錫球的直徑、圓度和缺失情況。

4. 外觀缺陷檢測（AOI）

在封裝的各個階段，視覺係統對芯片外觀進行自動化光學檢測：

    表麵缺陷： 檢測芯片表麵的劃痕
、崩邊、裂紋

、汙染或異物。

    塑封檢測： 檢測塑封體是否有氣泡
、未填滿區域或溢料。

    共麵性檢測（2D/3D）： 針對多引腳器件
，檢測引腳是否共麵、有無翹曲。

5. 3D視覺與共形性檢測（先進封裝）

隨著先進封裝（如2.5D/3D封裝、扇出型封裝）的發展，3D視覺變得越來越重要：

    矽通孔（TSV）檢測： 在晶圓減薄後

，從背麵檢測TSV的露出情況，確保深孔的開口質量。

    微凸點高度測量： 銅柱或微凸點的三維形態、高度一致性檢測（需要使用激光共聚焦或結構光3D相機）。

    翹曲度檢測： 封裝過程中
，芯片或載板受熱會產生翹曲，視覺係統（如激光位移傳感器結合線掃相機）用於測量實時翹曲度
，為補償對位提供數據。

6. 成品外觀分選

在封裝完成的最後階段：

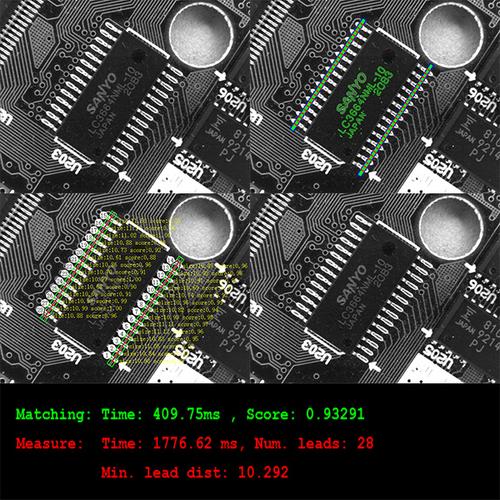

    引腳共麵性與間距檢測： 對於SOP
、QFP等封裝，檢測引腳是否平整
、間距是否均勻。

    打標字符識別與檢測： 檢測芯片表麵激光打標的字符是否清晰、位置是否正確
、有無重印。

    最終外觀分選： 根據視覺檢測結果
，將良品與不良品（外觀瑕疵、尺寸不合格）自動分揀到不同的料盒中。

7. 輔助工藝控製

    點膠引導與檢測： 在底部填充或圍壩填充時，視覺係統引導點膠路徑，並在點膠後檢測膠水的寬度、高度和覆蓋範圍。


在芯片封裝中，視覺係統早已超越了簡單的“拍照”功能。它結合了高分辨率光學係統、高速圖像處理算法和精密運動控製
，主要解決高精度對位和微觀缺陷檢測這兩大核心問題。隨著Chiplet和異構集成技術的發展
，對多芯片之間的對準精度要求越來越高，視覺係統的地位也愈發關鍵。
