FPC點膠寬度視覺檢測係統

FPC點膠寬度視覺檢測係統 屬於視覺檢測/測量範疇，其核心目的是對點膠工藝的結果（膠路的寬度、高度、連續性、位置等）進行自動化

、高精度的量化檢測，以確保產品質量和工藝穩定性。

該係統在點膠工序後（在線或離線），對FPC上的膠路進行成像

，通過圖像處理算法精確測量膠水的寬度、高度（若使用3D視覺）、斷膠、溢膠
、偏位等關鍵尺寸缺陷。它取代了傳統的人工顯微鏡抽檢，實現全檢、數據化、可追溯的質量控製。

係統核心構成


1.  硬件部分：
       核心成像單元：
           方案A：2D視覺係統：用於測量寬度、斷膠、偏位。
               工業相機：高分辨率麵陣相機，確保足夠的像素來測量微小寬度（例如，視野20mm

，要求精度±0.01mm，則相機分辨率需不低於2000萬像素）。
               工業鏡頭：高景深遠心鏡頭是首選，它能消除透視誤差
，確保在整個FPC可能的不平整範圍內，測量尺寸不因高度變化而失真。
               光源：挑戰巨大。因為膠水（特別是UV膠、矽膠）可能透明或半透明，且FPC背景複雜。常用方案：
                   低角度環形光或條形光：從側麵打光
，利用膠體的邊緣反光或散射光形成亮邊緣
，與暗背景形成高對比度。
                   背光：如果FPC結構和膠路允許（如從背麵透光）
，背光能產生非常清晰的膠路輪廓，適用於測量總寬。
                   同軸光：對於表麵反光較強的膠體，可能用於凸顯頂部特征。
                   多光源組合：為應對複雜情況
，可能需要可切換的多光源係統。
           方案B：3D視覺係統：用於同時測量寬度和高度（膠量）
，這是更高級、更全麵的檢測。
               線激光輪廓儀/3D線掃相機：最(zui)主(zhu)流(liu)方(fang)案(an)。一(yi)條(tiao)激(ji)光(guang)線(xian)投(tou)射(she)在(zai)膠(jiao)路(lu)上(shang)，相(xiang)機(ji)從(cong)另(ling)一(yi)角(jiao)度(du)捕(bu)捉(zhuo)變(bian)形(xing)的(de)激(ji)光(guang)線(xian)，通(tong)過(guo)三(san)角(jiao)測(ce)量(liang)原(yuan)理(li)重(zhong)建(jian)出(chu)膠(jiao)路(lu)的(de)截(jie)麵(mian)輪(lun)廓(kuo)，可(ke)一(yi)次(ci)性(xing)得(de)到(dao)截(jie)麵(mian)寬(kuan)度(du)、高度、麵積（膠量）和形狀。
               結構光3D相機：適用於需要全場3D形貌的場景。

2.  軟件部分：
       圖像采集與拚接：控製相機和運動平台同步
，實現大尺寸FPC的掃描與圖像拚接。
       圖像預處理：增強膠路與背景的對比度，如對比度拉伸
、濾波去噪。
       ROI（感興趣區域）定義：沿預設膠路軌跡定義檢測區域，提高處理效率。
       核心測量算法：
           邊緣檢測：使用Canny、Sobel等算子或亞像素邊緣提取算法
，找到膠路兩側邊緣。
           邊緣點擬合：將提取的邊緣點擬合為直線或曲線。
           距離計算：計算兩側對應邊緣點之間的像素距離，結合像素標定值（µm/pixel）轉換為實際物理寬度。
           （對於3D）輪廓分析：分析激光線截麵，計算峰值（高度）、底寬、半高寬
、截麵麵積等。
       缺陷判定邏輯：
           寬度判定：實時寬度 vs 預設上下限（如：標準0.3mm，上限0.35mm，下限0.25mm）。
           連續性判定：沿膠路方向檢測是否有斷點（膠寬突然變為0）。
           位置度判定：檢測膠路邊緣是否超出允許的安全區域（如距金手指太近）。

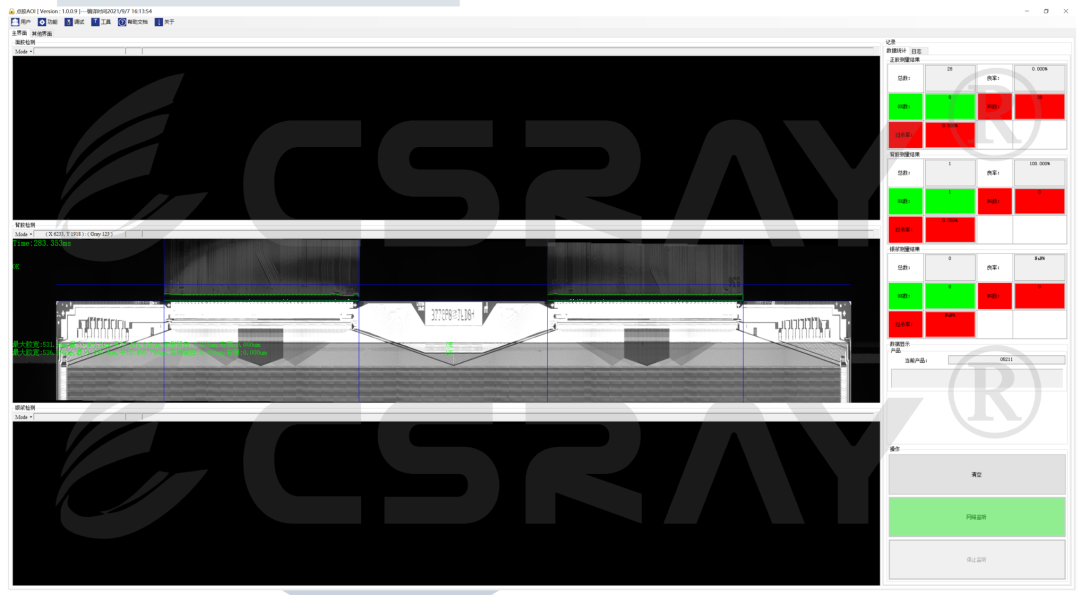

       數據管理與可視化：生成SPC統計圖表（如XbarR圖）、缺陷圖像存檔
、生成檢測報告、NG報警。


關鍵技術挑戰與對策

1.  膠水與背景的低對比度（特別是透明膠）：
       挑戰：2D視覺難以清晰分辨膠水邊緣。
       對策：首選3D線激光方案，它不依賴顏色對比，直接測量物理輪廓。若用2D

，需精心設計低角度暗場照明，讓膠體邊緣“亮起來”。

2.  FPC翹曲與不平整：
       挑戰：導致2D測量時，邊緣位置因高度不同而偏移

，產生測量誤差。
       對策：使用遠心鏡頭可極大緩解此問題。3D係統則完全不受此影響，因為它直接測量真實世界的3D坐標。

3.  測量精度與速度的平衡：
       挑戰：高精度需要高分辨率圖像和複雜算法，耗時可能影響生產節拍。
       對策：優化算法效率；在非關鍵區域降低采樣頻率；采用高性能處理器；使用3D線掃相機可以“一次掃描
，多點測量”

，效率很高。

4.  膠路多樣性：
       挑戰：同一FPC上可能有不同寬度、類型的膠路（如圍壩膠和點膠）。
       對策：軟件支持多段檢測程序
，針對不同膠路段設定不同的ROI和判定參數。

選型與實施建議

   明確需求優先級：
       必須測高度/膠量嗎？ 如果是，必須選擇3D線激光輪廓儀。
       隻測寬度和外觀
？ 可以嚐試優化2D方案，但遠心鏡頭幾乎是必選項。
       檢測節拍要求多快

？ 決定了對硬件性能和算法複雜度的要求。
   強烈建議進行POC測試：提供實際的、帶有良品和典型不良品的FPC樣品給供應商或自行搭建demo係統進行測試，驗證成像效果和測量重複性。
   與產線集成：
       在線全檢：集成在點膠機後方，實時反饋，可實現閉環控製（如檢測到膠寬持續變窄，自動反饋調節點膠壓力或速度）。
       離線抽檢：作為獨立的質檢站，用於工藝監控和抽檢。
   數據利用：係統不僅用於剔除不良品，其產生的SPC數據是優化點膠工藝參數（溫度、壓力、時間
、針頭高度）的寶貴依據。


FPC點膠寬度視覺檢測係統是點膠工藝的 “質量守門員” 和 “工藝優化師” 。它從結果端進行嚴格把控，並與膠路糾偏係統（過程控製）形成完美互補：
   糾偏係統：保證“點得對”（位置準）。
   檢測係統：保證“點得好”（尺寸對
、形狀好）。

兩者結合，共同構成了智能化、高可靠性的FPC點膠完整解決方案，是實現工業4.0和智能製造在精密電子組裝環節的關鍵一步。
