康耐德智能激光鏡頭點膠引導與XYZ定位係統

康耐德智能激光鏡頭點膠引導與XYZ定位係統是一個高度集成化、自動化的精密點膠解決方案。它結合了先進的視覺引導技術和高精度運動控製，主要用於解決在複雜
、微小或要求高精度的工件上進行點膠的難題。

以下是該係統的核心組成部分及其功能解析：

    智能激光鏡頭 (核心視覺組件)：

        非接觸式測量：利用激光三角測量或結構光等原理，精確獲取工件表麵的3D形貌信息。

        高精度與高分辨率：特別擅長檢測微小的特征、高度差、縫隙、邊緣等，精度通常可達微米級甚至亞微米級。

        快速掃描：能快速獲取大麵積或複雜表麵的數據。

        引導核心：係統通過激光鏡頭掃描工件，精確識別需要點膠的位置（如芯片邊緣
、焊盤間隙、密封槽等）
、輪廓和高度變化。這為後續的點膠路徑規劃提供了精確的三維坐標基礎。

        優勢：相比傳統的2D視覺，激光鏡頭對光照變化、工件顏色不敏感，尤其擅長處理反光、深色或特征不明顯的表麵
，並能處理高度變化帶來的問題（如翹曲）。

    點膠引導係統 (智能處理與控製)：

        圖像處理與特征識別：強大的軟件算法處理激光鏡頭獲取的3D點雲數據，精確識別出點膠路徑的特征（如邊緣

、中心線、特定輪廓）。

        路徑規劃：根據識別出的特征和預設的點膠參數（膠線寬度、高度

、起始/結束點等），自動生成最優的點膠軌跡。路徑可以是直線、曲線、點


、填充等複雜形狀。

        實時引導與補償：

            位置補償：引導點膠閥嘴精確移動到激光識別出的目標位置。

            高度補償 (Z軸跟隨)：這是激光3D引導的最大優勢之一。係統能實時感知工件表麵的高度變化（如不平整、翹曲），動態調整點膠閥的Z軸高度，確保閥嘴到工件表麵的距離恒定（即點膠高度恒定），這對保證點膠一致性（膠線寬度、高度、形狀）至關重要。

            膠量控製聯動：點膠量控製係統（如螺杆閥、噴射閥）根據路徑速度、高度等信息進行實時微調，確保膠量精確。

        用戶界麵 (HMI)：提供友好的操作界麵，用於設置點膠參數、編輯路徑
、標定係統、監控狀態
、查看結果等。

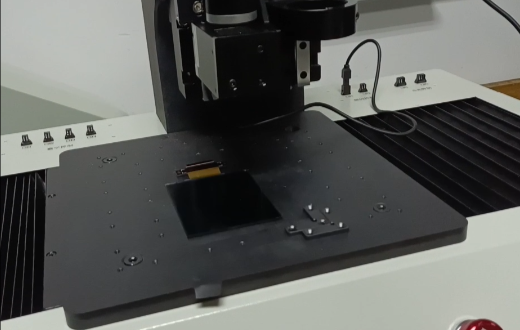

    XYZ定位係統 (高精度執行機構)：

        高精度運動平台：通常采用直線電機
、精密絲杠或線性模組驅動的三軸運動平台。要求具備高剛性

、低振動
、高重複定位精度（通常優於±5µm）和平穩的運動特性。

        承載點膠閥：點膠閥（螺杆閥、壓電噴射閥、時間壓力閥等）安裝在該平台上，由平台帶動在X, Y, Z三個方向精確移動。

        執行指令：接收點膠引導係統發出的運動指令，精確地將點膠閥嘴定位到激光掃描識別出的目標點，並在點膠過程中實時執行高度補償（Z軸跟隨）和路徑移動。

係統工作流程：

    標定：係統啟動時，需要對激光鏡頭、相機（如果有輔助2D視覺）、點膠閥嘴尖與運動平台坐標係進行精確標定。

    工件上料/定位：工件通過載具
、夾具或傳送帶定位到工作區域。

    激光掃描：XYZ平台帶動激光鏡頭快速掃描工件表麵
，獲取高精度3D點雲數據。

    特征識別與路徑生成：軟件處理點雲數據，識別預設的點膠特征，自動生成精確的點膠路徑。

    點膠執行：

        XYZ平台將點膠閥嘴移動到路徑起點。

        點膠閥開始出膠。

        XYZ平台精確沿規劃路徑移動閥嘴。

        同時，激光引導係統實時監測工件表麵高度（或利用掃描數據）
，動態控製Z軸運動，保持閥嘴高度恒定（Z軸跟隨）。

        點膠量控製係統根據速度和高度信息實時調節出膠量。

    完成與下料：點膠完成，閥嘴抬起，工件移出。

核心優勢：

    超高精度：微米級定位和點膠，滿足微型化電子元件（芯片封裝、SIP
、CSP、FPC）
、精密光學器件、醫療器械等高要求應用。

    出色的適應性：能有效處理工件表麵不平整、翹曲

、高度差問題，保證點膠高度一致性。

    處理複雜特征：輕鬆應對微小間隙、窄邊、複雜輪廓、深槽等傳統方法難以處理的點膠位置。

    高一致性：自動引導和補償確保了每個工件的點膠質量高度一致

，減少不良率。

    自動化與效率：大幅減少人工幹預，提高生產效率和自動化程度。

    減少對操作員的依賴：降低了對操作員經驗和熟練度的要求。

典型應用場景：

    半導體封裝：Underfill
、芯片包封、底部填充、圍壩填充、導熱膠點塗。

    SMT/PCBA：精密元件固定、板級包封
、局部塗覆
、連接器密封。

    微電子組裝：MEMS傳感器封裝、攝像頭模組組裝
、FPC/FFC連接點膠。

    光通信器件：光纖陣列固定、激光器耦合封裝、透鏡粘接。

    醫療器械：微型傳感器封裝、植入器件密封、生物芯片點膠。

    精密儀器：傳感器粘接密封
、微小部件組裝固定。

總結：

康耐德智能激光鏡頭點膠引導與XYZ定位係統代表了當前點膠技術的高端水平。它將高精度的3D激光掃描視覺、智能路徑規劃與實時補償算法
、以及超高精度的運動控製平台完美結合，解決了精密製造領域對點膠位置精度、高度一致性、複雜形狀適應性的嚴苛要求。對於追求高質量、高可靠性和自動化的生產環節來說，這類係統是至關重要的設備。

要獲取關於康耐德特定型號該係統的詳細信息（如具體技術參數、適用點膠閥類型、軟件功能
、應用案例等），最準確的方式是直接谘詢康耐德公司的官方網站或其銷售人員、技術支持部門。
