CCD視覺檢測設備在新能源電池製造中的應用

CCD視覺檢測設備在新能源電池製造中扮演著至關重要的角色

，是實現高精度、高效率、高一致性和高安全性的核心裝備之一。隨著新能源汽車和儲能市場的爆發式增長
，對電池質量和生產自動化的要求不斷提高，CCD視覺檢測的應用變得不可或缺。

以下是CCD視覺檢測設備在新能源電池製造中的主要應用環節：

    原材料與極片檢測：

        塗布檢測： 檢測塗布寬度、邊緣整齊度、有無漏塗
、露箔、氣泡、劃痕
、異物、塗層厚度均勻性等。確保塗布質量是後續工序的基礎。

        輥壓後極片檢測： 檢測表麵平整度、有無褶皺、壓痕、裂紋、異物、邊緣毛刺等。

        分切/模切檢測： 檢測分切後的極片寬度、毛刺大小、邊緣整齊度、切麵質量、有無掉料、崩邊、尺寸精度等。毛刺過大是後續短路的重要誘因。

        尺寸與位置測量： 精確測量極片的長度、寬度
、孔位、對位Mark點位置等，確保後續疊片/卷繞精度。

        表麵缺陷檢測： 識別極片表麵（包括箔材和塗層）的各類缺陷，如針孔、黑點、白點、亮斑、暗斑、凹坑
、凸起、劃傷、汙漬等。

    電芯組裝過程檢測：

        疊片/卷繞對齊度檢測： 在疊片機或卷繞機上
，實時檢測正負極片與隔膜之間的對齊度（Overhang）

，確保極片不超出隔膜範圍，防止內部短路。這是電芯安全性的核心保障之一。

        隔膜缺陷檢測： 檢測隔膜有無破損
、孔洞、褶皺
、汙漬、劃傷
、異物等。隔膜缺陷直接導致短路風險。

        極耳位置與形態檢測： 檢測極耳的位置、數量
、間距、長度、平整度
、有無翻折
、損傷、異物焊接等。

        裸電芯外觀檢測： 在入殼前，對裸電芯進行整體外觀檢查
，包括極耳狀態、隔膜包裹情況
、表麵有無損傷或異物等。

    注液與封裝檢測：

        注液口密封釘焊接檢測： 檢測密封釘焊接後的外觀質量
，如焊點位置
、大小
、顏色均勻性、有無爆點

、虛焊、焊穿
、飛濺、汙染等
，確保密封性。

        頂蓋/蓋板焊接檢測： 檢測頂蓋/蓋板與殼體激光焊接或超聲波焊接的焊道質量，包括焊道連續性
、寬度均勻性、表麵光滑度、有無裂紋
、氣孔、斷焊、偏移等。密封性檢測的關鍵環節。

        殼體表麵檢測： 檢測殼體表麵有無劃痕、凹坑
、變形、汙漬、腐蝕等外觀缺陷。

        電解液滲漏檢測： 通過特定光源（如UV光）或圖像處理算法，檢測注液後或老化過程中殼體表麵、焊縫處、注液口是否有電解液滲出痕跡。

    化成與分容後檢測：

        外觀終檢： 在電池完成化成
、分容等工序後
，進行全麵的最終外觀檢查。包括殼體所有表麵、焊縫
、二維碼/條碼區域、極柱、安全閥等，檢查劃傷、凹坑

、變形、汙染、腐蝕、焊接不良、標簽錯貼/漏貼/歪斜/模糊等。

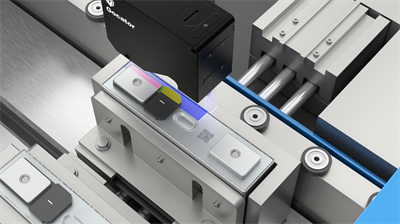

        二維碼/條碼讀取與驗證： 高速、準確地讀取電池殼體上的二維碼或條碼，進行信息綁定、追溯和防錯（如驗證是否與係統匹配、有無重複）。

    模組與Pack組裝檢測：

        電芯上料位置與極性確認： 確保電芯在模組中的位置和方向（極性）正確。

        Busbar/連接片焊接檢測： 檢測Busbar激光焊接或超聲焊接的焊點數量、位置
、外觀質量（熔深、飛濺
、氣孔、虛焊等）。

        模組裝配完整性檢測： 檢測螺絲擰緊狀態
、彙流排安裝到位、絕緣片/墊片放置、線束連接
、采樣點位置等。

        Pack總成外觀檢測： 檢查整個電池包外殼
、高壓連接器、冷卻接口、標簽等的外觀質量。

        塗膠檢測： 檢測密封膠/導熱膠的塗敷軌跡連續性、寬度
、位置、有無斷膠、溢膠等。

CCD視覺檢測在新能源電池製造中的核心優勢：

    高精度與高分辨率： CCD傳感器配合高分辨率鏡頭，能夠檢測人眼難以發現的微米級缺陷（如微小毛刺、針孔

、微劃痕）。

    高速在線檢測： 滿足電池生產線高速節拍（如每分鍾數十甚至上百個電芯）的要求，實現100%在線全檢，替代人工抽檢。

    非接觸、無損檢測： 不會對電池造成任何物理損傷。

    高一致性與客觀性： 避免人工檢測的主觀性、疲勞和個體差異，確保檢測標準統一。

    數據可追溯性： 檢測結果與圖像可實時存儲，綁定電池身份信息（二維碼）
，實現全過程質量追溯，便於質量分析和工藝改進。

    提升安全性： 有效識別可能導致電池短路、熱失控的關鍵缺陷（如毛刺
、對齊不良、隔膜破損、焊接不良、密封失效）
，是保障電池本質安全的關鍵防線。

    降低成本： 早期發現缺陷
，避免不良品流入後續工序造成更大浪費（時間、材料、能源）。減少人工成本
，提高整體生產效率和良率。

    提升自動化水平： 是實現電池製造全流程自動化和智能化（工業4.0）不可或缺的關鍵環節。

麵臨的挑戰與發展趨勢：

    複雜缺陷識別： 電池材料（如深色塗層）和缺陷（如輕微褶皺
、暗色異物）的對比度低
，對成像係統和算法提出更高要求。

    高反光表麵處理： 金屬殼體
、焊道等強反光表麵的檢測需要特殊的光源設計和圖像處理技術。

    高速與精度平衡： 在保證高速檢測的同時

，對精度要求越來越高。

    3D檢測需求增長： 對於厚度測量（如塗布）、平麵度（如焊接）、膠路高度等，2D視覺有局限，3D視覺（如激光三角測量
、結構光）應用增多。

    AI深度學習的應用： 利用AI算法（特別是深度學習）處理複雜、多變
、難以用傳統規則定義的缺陷，提高檢測的準確性和魯棒性。

    多傳感器融合： 結合2D視覺、3D視覺
、紅外熱成像、X光等
，實現更全麵的質量監控。

    集成化與智能化： 視覺係統與生產線控製係統深度集成，實現閉環控製和智能決策。

總結：

CCD視覺檢測設備已成為新能源電池製造過程中保證產品質量

、提升生產效率
、降低成本和確保安全性的核心裝備。它貫穿於從原材料到Pack成品的整個製造鏈

，尤其在極片製造、電芯組裝、焊接密封、外觀終檢等關鍵環節發揮著不可替代的作用。隨著電池技術的發展和製造要求的不斷提高，CCD視覺檢測技術本身也在向更高精度、更快速度、更智能（AI驅動）
、更多維（3D融合）的方向持續演進。
