FPC點膠尺寸視覺監控

FPC膠點尺寸視覺監控是指在柔性電路板（Flexible Printed Circuit，FPC）的生產過程中，利用機器視覺係統對點膠工藝中膠點的幾何尺寸進行實時、非接觸式的測量與檢測。

1. 為什麼需要監控？

在FPC組裝中，點膠主要用於補強、加固、粘接或封裝。膠點的大小直接決定了粘合強度
、覆蓋麵積以及是否會溢流到周邊的線路或金手指上。

    尺寸過小： 可能導致補強片脫落，粘接力不足。

    尺寸過大： 可能導致膠水溢出到接觸區域（如金手指），造成電氣接觸不良；或者膠水流到非目標區域，影響組裝。

    形狀異常： 拉絲
、拖尾或膠點不完整會影響後續工藝。


2. 檢測的主要參數

視覺係統通常計算並判斷以下數據：

    直徑/寬度： 對於圓形膠點
，檢測其直徑是否在規格範圍內。

    麵積： 檢測膠點的實際覆蓋麵積

，判斷膠量是否充足。

    圓度/輪廓： 檢測膠點是否規則，有無拉絲
、衛星點或鋸齒狀邊緣。

    位置度： 檢測膠點的中心坐標是否與預設的打點坐標重合
，判斷有無偏移。

    斷膠/缺膠： 對於線狀膠路，監控有無斷線。

3. 常見的技術難點與對策

    透明膠水檢測：

        難點： 透明膠水在普通光源下對比度極低，難以看清邊緣。

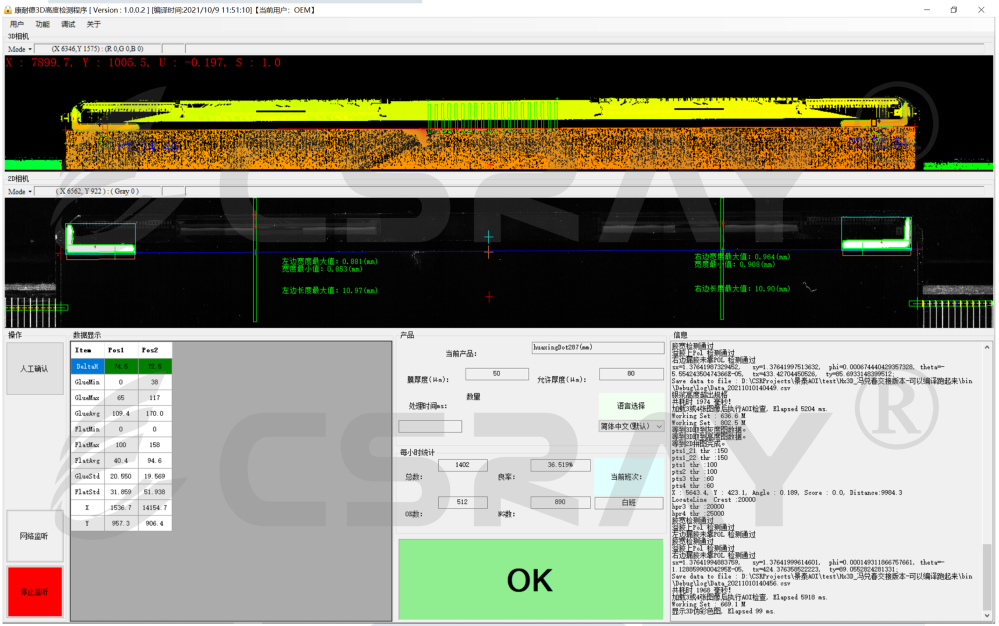

        對策： 使用3D激光輪廓儀測量膠水的高度和斷麵輪廓，或者添加熒光劑配合特殊光源。

    反光基材幹擾：

        難點： FPC通常有銅箔和覆蓋膜
，表麵反光強，容易幹擾成像。

        對策： 采用多光譜光源或偏振片
，消除反光幹擾。

    實時性要求：

        在高速點膠機中，視覺係統需要在毫秒級內完成抓拍和計算，實現閉環控製（即發現尺寸偏小立即反饋給點膠閥進行補償）。

總結價值

通過FPC膠點尺寸視覺監控
，可以實現：

    零缺陷流出： 即時剔除不良品（如溢膠、少膠）。

    數據追溯： 記錄每個膠點的尺寸數據
，用於SPC（統計過程控製）分析。

    自動補償： 當檢測到膠點尺寸有變小趨勢時
，自動調整氣壓或螺杆旋轉速度，延長點膠閥清洗周期，減少停機時間。

FPC膠點尺寸視覺監控係統已從"可選"變為"必備"
，是實現工業4.0和智能製造在精密電子組裝環節的關鍵一步。
