康耐德智能CCD視覺檢測係統的操作流程與注意事項

發布時間：2026-01-03瀏覽量：1054作者：康耐德

康耐德智能CCD視覺檢測係統的操作流程與注意事項是一套標準化、嚴謹的作業規範。


康耐德智能CCD視覺檢測係統標準操作流程

操作流程可分為四個主要階段：準備工作、係統操作、結果處理與維護。

第一階段：準備工作
1. 環境與電源檢查
環境：確保檢測區域清潔、無塵，光照環境穩定（避免自然光直射或頻閃光源幹擾）。係統安裝穩固，無振動。
電源與氣源：檢查主電源、控製器、光源電源連接穩定。若係統有氣動部件，確認氣壓值符合要求且穩定。
2. 硬件啟動
依次打開總電源、工業電腦、圖像處理控製器、光源控製器等設備電源。
啟動相機、鏡頭蓋已移除，並檢查安裝牢固。
3. 軟件啟動
在工業電腦上雙擊運行康耐德視覺檢測係統軟件。
輸入正確的用戶名和密碼登錄，根據權限進入相應操作界麵。

第二階段：係統操作（核心檢測流程）
1. 選擇檢測程序
從程序列表中選擇與當前待檢產品相對應的檢測方案（如“產品A尺寸檢測”、“產品B外觀劃痕檢測”）。
2. 參數校準與標定（必要時）
工具標定：若更換過鏡頭或相機，需進行像素標定（使用標準標定板）。
坐標標定：對於機器人引導或定位檢測，需進行坐標係標定。
尺寸標定：使用已知尺寸的標準件，設置像素與實際尺寸的換算關係。
3. 上料與定位
將待檢測產品放置於檢測工位（手動或通過流水線自動上料）。
確保產品位置在相機視野範圍內，且位置重複性在係統容差內。
4. 觸發檢測
手動模式：在軟件界麵點擊“單次檢測”或“開始檢測”按鈕。
自動模式：係統接收到傳感器（如光電傳感器）的觸發信號後，自動執行拍攝與檢測。
5. 圖像采集與處理
係統自動控製光源點亮，相機拍攝產品圖像。
軟件運行預設的檢測算法（如模板匹配、Blob分析、邊緣檢測、OCR等）對圖像進行分析。
6. 結果判定與輸出
係統根據預設的合格標準（如尺寸公差、缺陷麵積閾值）自動判定產品“OK”或“NG”。

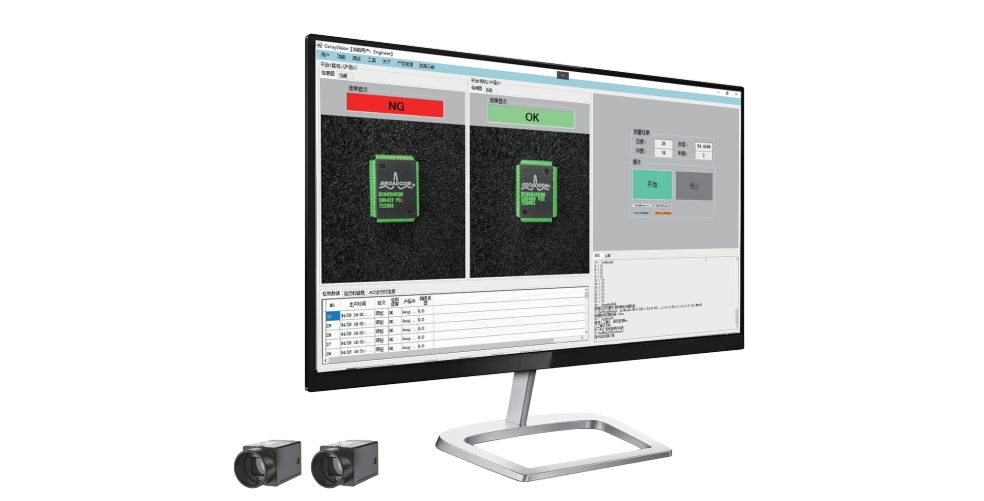

結果會顯示在軟件界麵（通常用綠色/紅色框或文字提示），並可通過IO端口、串口/網口發送給PLC、報警燈、剔除裝置等執行機構。

第三階段：結果處理與記錄
1. 結果觀察：操作員觀察界麵上的實時結果，注意是否有連續誤判或異常。
2. 數據記錄：係統通常會自動將檢測結果（圖像、數據、時間戳）保存至數據庫或指定文件夾，以備追溯和統計分析。
3. 產品處理：根據結果，合格品流入下道工序，不合格品被自動或手動剔除。

第四階段：停機與交接
1. 停止檢測：在軟件上點擊“停止檢測”按鈕。
2. 關閉軟件：正常退出視覺檢測係統應用程序。
3. 關閉硬件：按照啟動的逆序關閉光源控製器、相機、工業電腦等電源。
4. 現場清理：清潔鏡頭、檢測台麵，做好設備點檢和交接班記錄。

重要注意事項（安全、質量與維護）

安全注意事項
1. 電氣安全：非專業人員勿打開電櫃，勿濕手操作。檢修時必須斷電。
2. 光學安全：切勿用眼睛直視已開啟的LED光源，尤其是高功率結構光光源，以防視覺損傷。
3. 機械安全：在自動線運行時，勿將手或身體其他部位伸入運動部件（如機械手、剔除氣缸）工作區域。

質量保證注意事項
1. 環境穩定性：光照是視覺係統的生命線。必須保證光源亮度穩定，避免環境光突變。可加裝防護罩。
2. 定期標定：根據使用頻率，定期（如每周/每月）進行尺寸標定和係統複核，確保檢測精度。
3. 程序管理：檢測程序修改後必須保存並備份。不同產品切換時，務必確認加載了正確的檢測程序。
4. 首件確認：批量檢測前，必須使用合格品與不合格品進行首件測試，確認係統判斷準確無誤。
5. 樣本庫更新：對於外觀檢測，應定期收集新的缺陷樣本，優化和更新檢測算法模板。

操作與維護注意事項
1. 鏡頭與相機清潔：使用專業的氣吹和鏡頭紙定期清潔鏡頭鏡片，防止灰塵、汙點影響成像。
2. 軟件操作：操作員應經過培訓，未經授權不得修改檢測參數、標定數據和通訊設置。
3. 避免震動：嚴禁撞擊或振動相機、鏡頭和光源，光學部件一旦移位，需重新標定。
4. 散熱與防塵：確保控製箱通風口暢通，定期清理風扇濾網，防止設備過熱。
5. 數據備份：定期備份係統參數、檢測程序和曆史數據，防止數據丟失。
6. 異常處理：當出現大量誤判、圖像模糊、通訊中斷時，應首先停止檢測，按以下步驟排查：
檢查產品位置是否偏移。
檢查光源是否全部正常點亮。
檢查鏡頭是否有汙漬。
重啟軟件和控製器。
聯係設備供應商技術支持。

總結
規範的操作和細致的維護是保障康耐德CCD視覺檢測係統長期穩定、精確可靠運行的關鍵。始終遵循 “先準備，後操作；勤維護，重校準” 的原則，可以最大化係統的價值，確保生產質量與效率。
