CCD視覺定位係統：高精度定位背後的算法與技術

發布時間：2025-08-15瀏覽量：2797作者：康耐德

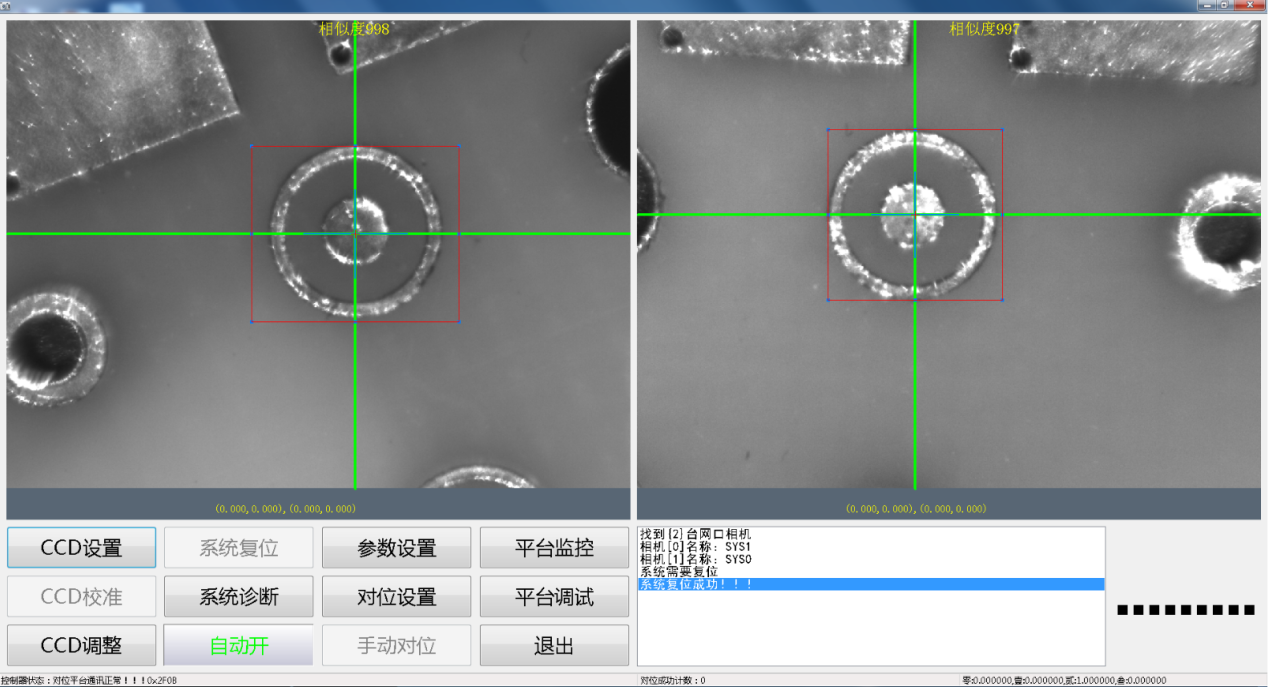

CCD視覺定位係統是實現高精度、非接觸式位置測量的核心技術，廣泛應用於半導體製造、精密裝配、機器人引導、質量檢測等領域。其高精度定位能力背後是硬件與算法的緊密配合，以下詳細解析其核心算法與技術：

一、硬件基石

CCD/CMOS 圖像傳感器：

原理：將入射光信號轉換為電荷信號，再通過模數轉換器輸出數字圖像。

關鍵特性：高量子效率、低噪聲、高動態範圍、高線性度、全局快門（避免運動模糊）對高精度定位至關重要。

優勢：相比CMOS早期版本，CCD通常具有更低的讀出噪聲和更好的均勻性，但CMOS在速度、功耗和集成度上優勢明顯，現代高精度係統多采用高性能的全局快門CMOS傳感器。

光學鏡頭：

高分辨率：提供足夠的圖像細節以分辨微小特征。

低畸變：光guang學xue畸ji變bian是shi定ding位wei誤wu差cha的de主zhu要yao來lai源yuan之zhi一yi。遠yuan心xin鏡jing頭tou是shi首shou選xuan，它ta能neng在zai不bu同tong物wu距ju下xia保bao持chi放fang大da倍bei率lv恒heng定ding，消xiao除chu透tou視shi誤wu差cha，尤you其qi適shi合he尺chi寸cun測ce量liang和he精jing密mi定ding位wei。

合適的工作距離與景深：滿足實際應用場景需求。

照明係統：

目的：增強目標特征與背景的對比度，抑製噪聲。

類型：

明場照明：直接照射目標表麵，適合高反射率、有紋理或標記的目標。

暗場照明：光線以低角度入射，突出表麵輪廓、劃痕或邊緣。

背光照明：目標置於光源和相機之間，形成高對比度的輪廓（常用於尺寸測量）。

同軸照明：光線方向與鏡頭光軸平行，減少陰影，適合平麵、鏡麵或帶孔特征。

穩定性與均勻性：對精度至關重要，需避免閃爍和光照不均。

二、核心算法與技術

圖像預處理：

目的：提升圖像質量，為後續處理做準備。

關鍵技術：

去噪：高斯濾波、中值濾波、雙邊濾波等，在平滑噪聲的同時盡量保留邊緣。

增強對比度：直方圖均衡化、對比度拉伸等。

校正：

平場校正：消除鏡頭漸暈和傳感器像素響應不一致性。

暗場校正：消除暗電流噪聲。

光學畸變校正：使用鏡頭標定參數（如Brown-Conrady模型）對圖像進行幾何變換，消除徑向畸變和切向畸變。

特征提取：

目的：識別並定位圖像中代表目標位置的關鍵點或幾何特征。

關鍵技術與算法：

點特征：

光斑中心定位：用於激光點、LED標記點等。算法包括：

灰度重心法：計算所有像素灰度的加權質心。簡單快速，精度可達亞像素（約0.1-0.5像素）。

高斯擬合法：假設光斑強度分布符合高斯模型，通過非線性最小二乘法擬合，精度最高（可達0.01像素級），但計算量較大。

圓擬合/橢圓擬合：先提取光斑邊緣，再用最小二乘法擬合圓或橢圓，求其中心。

邊緣特征：

邊緣檢測： Sobel, Prewitt, Canny算子等檢測圖像中的強度突變（邊緣）。

亞像素邊緣定位：達到超高精度的核心！

灰度矩法/邊緣重心法：類似點特征的重心法，在邊緣法線方向計算灰度重心。

插值法：在邊緣附近進行線性、二次或樣條插值，尋找梯度最大值點。

空間矩法：利用邊緣輪廓的空間矩計算亞像素位置。

擬合（線/曲線）法：在邊緣點附近用最小二乘法擬合直線、圓弧或其他幾何形狀，獲得亞像素精度的邊緣位置。

區域特征：

Blob分析：通過閾值分割、連通域分析識別特定區域（斑點），計算其質心、麵積、方向等。質心定位算法同上。

模板匹配：預先存儲目標模板（圖像塊），在當前圖像中搜索最相似的區域。核心是相似性度量：

歸一化互相關：對光照變化魯棒性好，計算量大。

平方差和：計算量相對小。

基於特征的匹配：提取模板和圖像的關鍵點（如SIFT, SURF, ORB, AKAZE）和描述符，進行匹配，計算變換關係。適用於有旋轉、縮放和部分遮擋的情況，計算量較大。

結構光/編碼標記點：使用投影特定圖案（如條紋、編碼點陣）輔助定位，通過解碼或相位計算實現高精度三維重建或定位。

坐標轉換與標定：

目的：將圖像坐標係中的像素坐標轉換為真實世界坐標係中的物理坐標。

關鍵技術：

相機標定：

內參標定：確定焦距、主點坐標、畸變係數等內部參數。常用張正友標定法，利用棋盤格標定板。

外參標定：確定相機坐標係與世界坐標係的轉換關係（旋轉矩陣R和平移向量T）。也稱為手眼標定。

透視變換/相機模型：利用標定得到的內外參數，建立圖像點(u, v)與世界點(X, Y, Z)之間的映射關係。對於平麵目標（Z固定），通常簡化為單應性矩陣變換。

2D到2D轉換：如果隻關心平麵內的位置（X, Y），標定後可直接通過單應性矩陣或比例換算（需已知工作距離）進行轉換。

濾波與數據融合：

目的：提高定位的穩定性、平滑性和抗噪能力。

關鍵技術：

卡爾曼濾波：經典算法，結合係統動力學模型和測量值，最優估計目標狀態（位置、速度等），有效濾除測量噪聲，預測運動趨勢。

粒子濾波：適用於非線性、非高斯係統。

移動平均/指數平滑：簡單有效，適用於對實時性要求高、動態不劇烈的場景。

多傳感器融合：結合視覺數據與其他傳感器（如編碼器、IMU）數據，提升整體定位精度和魯棒性。

三、實現高精度的關鍵因素與挑戰

亞像素技術：這是突破物理像素限製的核心。通過精細的數學模型（擬合、插值、矩計算）分析像素內的灰度分布信息，將定位精度提升到物理像素尺寸的1/10到1/100甚至更高。

高精度標定：標定誤差會直接傳遞到最終定位結果。需要使用高精度的標定板和魯棒的標定算法，並定期複檢。

環境穩定性：

溫度：溫度變化導致鏡頭焦距、傳感器尺寸、機械結構微小變化，需要恒溫或溫度補償模型。

振動：導致圖像模糊，需要機械隔振或高速快門/全局快門配合。

光照：光照變化影響圖像對比度和特征提取穩定性，需要穩定的光源或自適應算法。

算法魯棒性：對目標部分遮擋、光照不均、背景幹擾、噪聲等具有抵抗能力。

實時性：許多應用要求毫秒級響應，算法需要在精度和速度之間取得平衡，並行計算（GPU加速）和算法優化至關重要。

係統集成與校準：相機、鏡頭、光源、機械平台的安裝精度和長期穩定性。

四、發展趨勢

深度學習：使用CNN等網絡直接回歸目標位置或位姿，或用於提升特征提取、匹配、分割等步驟的魯棒性，尤其在複雜背景和光照變化下表現突出。

事件相機：基於事件的視覺傳感器，具有超高動態範圍、無運動模糊、低延遲、低功耗的特性，在高速高動態場景定位有潛力。

計算成像：結合光學設計與算法，如結構光、光場相機、壓縮感知等，獲取更多維度的信息（深度、反射率等），提升定位能力和魯棒性。

多模態融合：視覺與激光雷達、IMU、力傳感器等更緊密融合。

嵌入式AI與邊緣計算：將智能算法部署到嵌入式視覺係統中，實現更快的本地響應。

總結

CCD視覺定位係統的高精度是精密硬件（傳感器、鏡頭、光源）、先進算法（亞像素定位、特征提取、坐標轉換、濾波）heyangebiaodingyuxitongjichenggongtongzuoyongdejieguo。yaxiangsujishutupowulixiangsuxianzhi，biaodingjishujianlizhunquedeyingsheguanxi，lvbojishutishengwendingxinghekangzaonengli。kefuhuanjingganrao、保證實時性、提升魯棒性是實現工程化應用的關鍵挑戰。隨著深度學習、新型傳感器和計算成像的發展，視覺定位的精度、速度和適應性將持續提升
