康耐德智能變壓器視覺定位抓取係統

康耐德智能變壓器視覺定位抓取係統是一個高度專業化的工業自動化解決方案，專門針對變壓器製造、裝配或檢測過程中的關鍵環節。它結合了機器視覺、精密機械手控製、人工智能（AI）算法等技術，實現對變壓器（尤其是線圈、鐵芯
、殼體等部件）的高精度定位
、識別，提供定位數據到機械手實現自動化抓取/搬運/放置。

以下是該係統的核心要素和特點：

    核心目標：

        自動化： 替代人工進行繁重
、重複或精密的變壓器部件抓取
、搬運
、裝配工作。

        精準定位： 克服變壓器部件（尤其是線圈）形狀複雜、易變形
、表麵特性（如反光、油汙）帶來的定位困難，實現亞毫米級甚至更高的定位精度。

        柔性生產： 適應不同型號、尺寸的變壓器
，快速切換生產任務。

        質量保障： 通過精確抓取和放置
，減少人為失誤，保證裝配精度；可集成視覺檢測環節（如線圈缺陷檢測
、引腳位置檢測）。

        提高效率： 顯著提升生產節拍，降低人工成本和勞動強度。

    核心組成部分：

        工業相機係統：

            類型： 通常采用高分辨率工業相機（麵陣或線陣）

，可能結合2D、3D（如結構光
、激光三角測量、雙目視覺）技術。3D視覺對複雜曲麵
、深度信息（如線圈高度、引腳凸起）的獲取至關重要。

            光源： 定製化的照明方案（如環形光、同軸光、條形光
、背光），確保在各種表麵（亮麵、啞光

、有油汙）和環境下都能獲得清晰、高對比度的圖像，抑製反光幹擾。

        圖像處理與視覺定位軟件：

            核心算法： 強大的圖像處理算法（濾波、邊緣檢測
、特征提取）和模式識別算法（模板匹配、特征匹配
、深度學習目標檢測/分割）。

            定位引擎： 能夠根據圖像特征，精確計算出目標物體（如變壓器線圈
、鐵芯片
、引腳、殼體定位孔）在空間中的位置 (X, Y, Z) 和姿態 (Rx, Ry, Rz)。

            深度學習/AI： 越來越多地應用深度學習模型（如CNN）來處理複雜背景、遮擋
、變形或表麵紋理變化大的情況，提高定位的魯棒性和精度。

        機器人係統（機械手）：

            類型： 通常選用高精度、高穩定性的工業機器人（如六軸關節臂機器人、SCARA機器人），負載能力需匹配變壓器部件的重量。

            末端執行器： 定製設計的夾具（如氣動夾爪
、電磁吸盤、真空吸盤、自適應夾具），確保能安全
、無損
、可靠地抓取各種形狀和材質的變壓器部件（易碎的線圈
、沉重的鐵芯

、光滑的殼體）。

        控製係統：

            集成： 作為係統大腦，集成視覺係統、機器人控製器、PLC（可編程邏輯控製器）或上位機。

            通信： 實現各組件間的高速、穩定通信（如EtherCAT, EtherNet/IP, Profinet）。

            路徑規劃： 根據視覺定位結果，實時計算機械手的最優抓取路徑和放置路徑
，避免碰撞。

        用戶界麵（HMI）：

            提供圖形化操作界麵
，用於係統監控
、參數設置（如視覺參數、機器人路徑）、程序選擇、報警處理、生產數據統計等。

    工作流程（典型）：

        上料/待抓取： 變壓器部件（如線圈）通過傳送帶、料盤或其他方式到達指定工位
，位置可能有一定隨機性（需定位）。

        圖像采集： 工業相機（可能安裝在固定支架或機器人上）在合適的光照條件下拍攝目標區域的圖像。

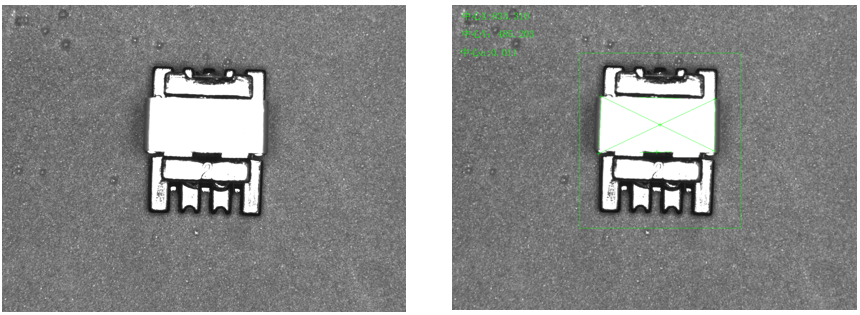

        圖像處理與定位：

            視覺軟件分析圖像，識別目標物體（如線圈）。

            提取關鍵特征（如邊緣
、角點、孔位、特定標記點）。

            計算目標物體相對於機器人基坐標係或相機坐標係的精確3D位置和姿態。

        坐標轉換與路徑規劃： 將(jiang)視(shi)覺(jiao)係(xi)統(tong)計(ji)算(suan)出(chu)的(de)目(mu)標(biao)位(wei)置(zhi)姿(zi)態(tai)

，通(tong)過(guo)手(shou)眼(yan)標(biao)定(ding)關(guan)係(xi)
，轉(zhuan)換(huan)到(dao)機(ji)器(qi)人(ren)基(ji)坐(zuo)標(biao)係(xi)下(xia)。控(kong)製(zhi)係(xi)統(tong)據(ju)此(ci)計(ji)算(suan)機(ji)械(xie)手(shou)末(mo)端(duan)執(zhi)行(xing)器(qi)需(xu)要(yao)到(dao)達(da)的(de)精(jing)確(que)抓(zhua)取(qu)位(wei)姿(zi)，並(bing)規(gui)劃(hua)無(wu)碰(peng)撞(zhuang)運(yun)動(dong)路(lu)徑(jing)。

        機器人抓取： 機械手沿規劃路徑移動到目標位置，末端執行器（夾具）執行抓取動作（夾緊、吸取等）。

        搬運與放置： 機械手將抓取到的部件搬運到指定位置（如下一道工序的工裝
、檢測台
、裝配位置），並精確放置到位。放置過程可能也涉及視覺引導（二次定位）。

        複位/循環： 機械手複位，等待下一個抓取指令，循環進行。

    技術亮點與挑戰：

        高精度要求： 變壓器裝配對線圈、鐵芯等的定位精度要求極高（常需達到0.1mm甚至更高），視覺係統和機器人需協同達到此精度。

        複雜目標處理： 線圈表麵銅線紋理、絕緣材料


、可能的油漬；鐵芯片疊層邊緣；殼體孔位等，都給穩定可靠的視覺識別帶來挑戰。

        抗幹擾能力： 需克服車間環境光變化

、電磁幹擾（變壓器本身可能產生）
、工件表麵反光
、油汙、粉塵等影響。

        柔性化： 係統需能快速適應不同型號變壓器部件
，視覺程序和機器人程序切換要便捷。

        實時性： 整個定位-計算-抓取過程需在極短時間內完成（通常幾百毫秒到幾秒），以滿足生產節拍。

        可靠性與穩定性： 工業現場要求係統7x24小時穩定運行
，故障率低
，維護方便。

    應用價值：

        顯著提升生產效率與產能。

        大幅提高產品裝配精度和一致性，提升產品質量。

        降低人工成本，減少因疲勞
、疏忽造成的錯誤和工傷風險。

        實現生產過程的數字化、智能化，為MES係統提供數據支持。

        增強生產線的柔性，適應多品種、小批量生產模式。

總結：

康(kang)耐(nai)德(de)智(zhi)能(neng)變(bian)壓(ya)器(qi)視(shi)覺(jiao)定(ding)位(wei)抓(zhua)取(qu)係(xi)統(tong)是(shi)現(xian)代(dai)智(zhi)能(neng)製(zhi)造(zao)在(zai)電(dian)力(li)設(she)備(bei)行(xing)業(ye)的(de)典(dian)型(xing)應(ying)用(yong)。它(ta)通(tong)過(guo)先(xian)進(jin)的(de)機(ji)器(qi)視(shi)覺(jiao)技(ji)術(shu)克(ke)服(fu)了(le)變(bian)壓(ya)器(qi)部(bu)件(jian)定(ding)位(wei)的(de)難(nan)題(ti)
，引(yin)導(dao)高(gao)精(jing)度(du)機(ji)器(qi)人(ren)實(shi)現(xian)自(zi)動(dong)化(hua)抓(zhua)取(qu)
、搬運和精確放置
，是提升變壓器生產自動化水平
、保證產品質量、降低成本
、實現智能製造轉型的關鍵裝備，賦予生產線智能化處理複雜非標工件的能力。
