芯片切割後的視覺定位及視覺測量

　　在芯片製造過程中，在芯片切割後的視覺定位及視覺測量是非常重要的，對於後續的封裝、測試等工序至關重要
，因為隻有芯片被精確定位，才能保證後續操作的準確性和可靠性。

　　康耐德芯片視覺檢測係統針對這方麵主要有以下功能：

　　在視覺定位方麵：

　　精確定位芯片位置：機器視覺係統能夠快速準確地找到切割後的芯片並確認其位置。

　　適應複雜形狀和變化：對於形狀不規則或在切割過程中發生變形的芯片
，視覺定位係統可以通過模板匹配、邊緣檢測等，實現高精度定位。

　　提高生產效率：視覺定位係統可以一次性定位多個芯片，提高了生產效率，減少了生產時間。

　　在視覺測量方麵：

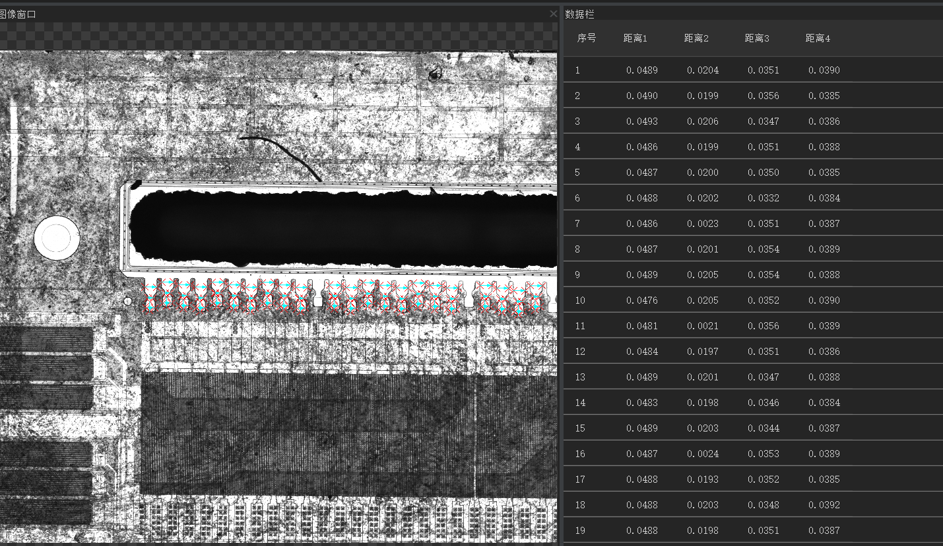

　　測量芯片尺寸：視覺測量技術可以精確測量芯片的尺寸，包括長度、寬度、厚度等關鍵參數

　　檢測切割間隙和崩缺：在芯片切割後，視覺測量係統能夠檢測切割間隙是否符合要求，以及芯片是否存在崩缺等缺陷。

　　實現亞微米級精度：現代機器視覺測量技術能夠達到亞微米級的測量精度，滿足半導體行業對高精度測量的嚴格要求。

　　康耐德芯片視覺檢測係統在芯片切割後的視覺定位及視覺測量方麵，對於提高生產效率
、保證產品質量
、降低生產成本等方麵具有顯著優勢，是半導體製造過程中不可或缺的重要環節.
