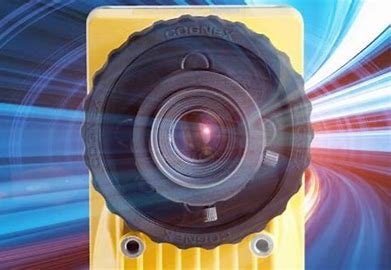

工業相機又別名攝像機,相較於過去的民用型照相機(攝像機)來說,它具備優秀的圖像穩定性能、高傳輸數據能力和高抗幹擾性等,現在市場上工業相機基本上都是基於CCD(ChargeCoupledDevice)或CMOS(ComplementaryMetalOxideSemiconductor)芯片的照相機。

1、按照使用的差異各自采用CCD或CMOS照相機CCD工業相機具體使用在運動物體的圖像獲取,如smt貼片機機器視覺,當然伴隨著CMOS技術的發展,很多smt貼片機也在采用CMOS工業相機。用於視覺檢測係統的方案或行業中通常用CCD工業相機比較多。CMOS工業相機由低成本,功耗低也使用越來越普遍。
2、分辨率的選用首要考慮到待觀察或待測量物體的精度,按照精度選用分辨率。相機像素精度=單方向視野範圍大小/照相機單方向分辨率。則照相機單方向分辨率=單方向視野範圍大小/理論精度。若單視野為5mm長,理論精度為0.02mm,則單方向分辨率=5/0.02=250。但是為提升係統穩定性,不可能僅用一個像素單位相對應一個測量/觀察精度值,通常可以設置倍數4或更高。這樣該照相機需求單方向分辨率為1000,采用130萬像素已經足夠。
此外看工業相機的輸出,倘若體式觀察或機器軟件分析識別,分辨率高是有幫助的;倘若VGA輸出或USB輸出,在顯示器上觀察,則還依賴於顯示器的分辨率,工業相機的分辨率再高,顯示器分辨率不夠,同樣是毫無意義的;使用存儲卡或拍照功能,工業相機的分辨率高同樣是有幫助的。
3、與鏡頭的配對傳感器芯片尺寸需要小於或等於鏡頭尺寸,C或CS安裝座也需要配對(或者提升轉接口)。
4、照相機幀數選用當被測物體有運動要求時,要選用幀數高的工業相機。但通常情況下分辨率越高,幀數越低。
