五金小零件視覺定位設計方案——東莞康耐德

【檢測目的】

·定位產品

【客戶要求】

·拍攝凹槽麵

·精度為0.01mm

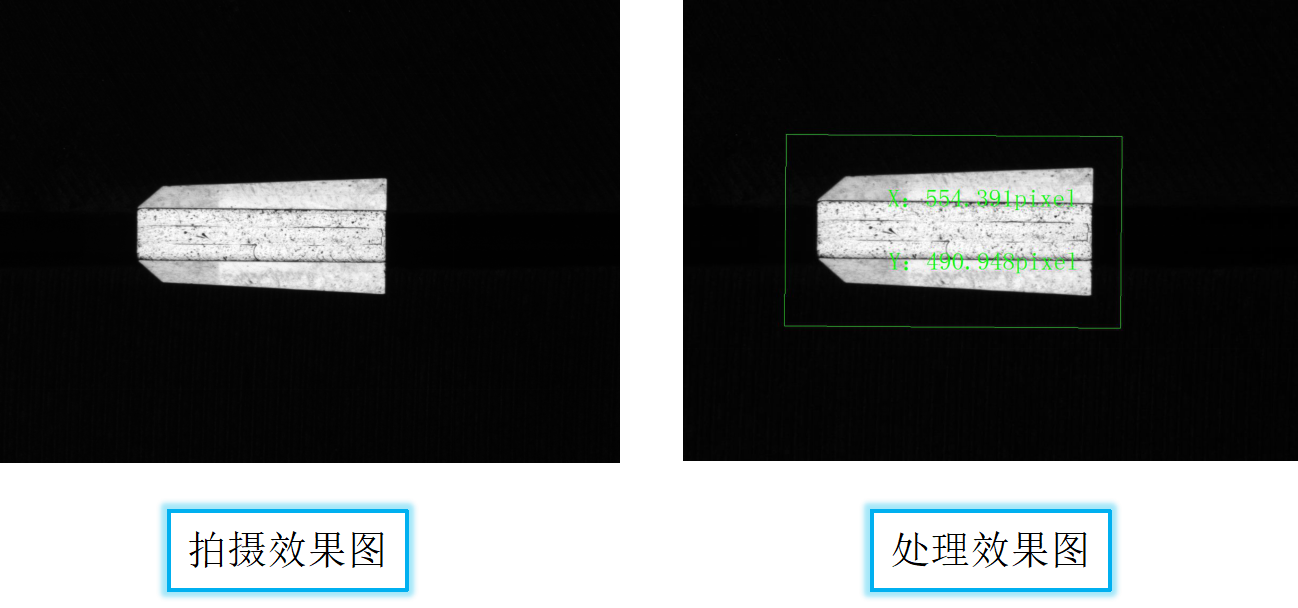

【拍攝與處理效圖一】

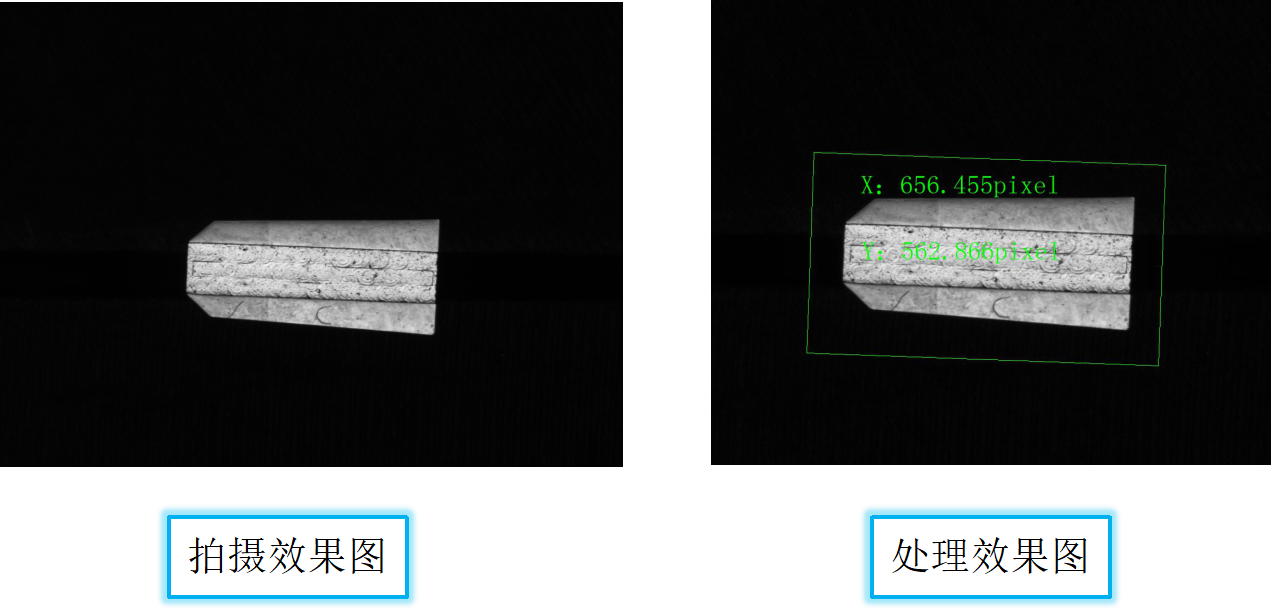

【拍攝與處理效圖二】

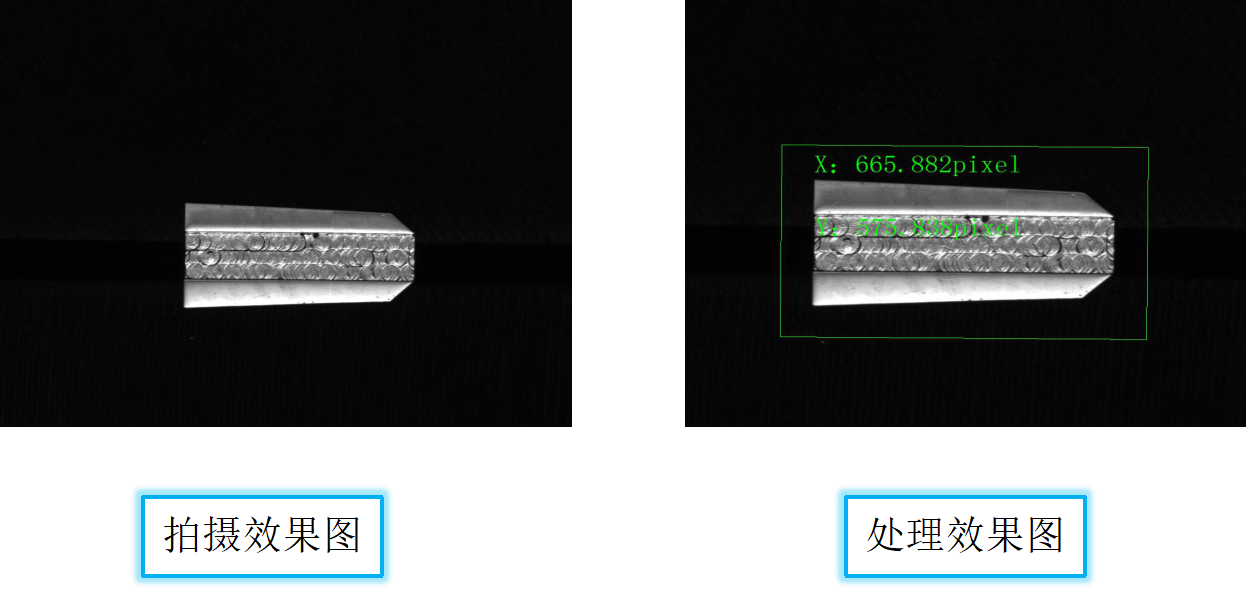

【拍攝與處理效圖三】

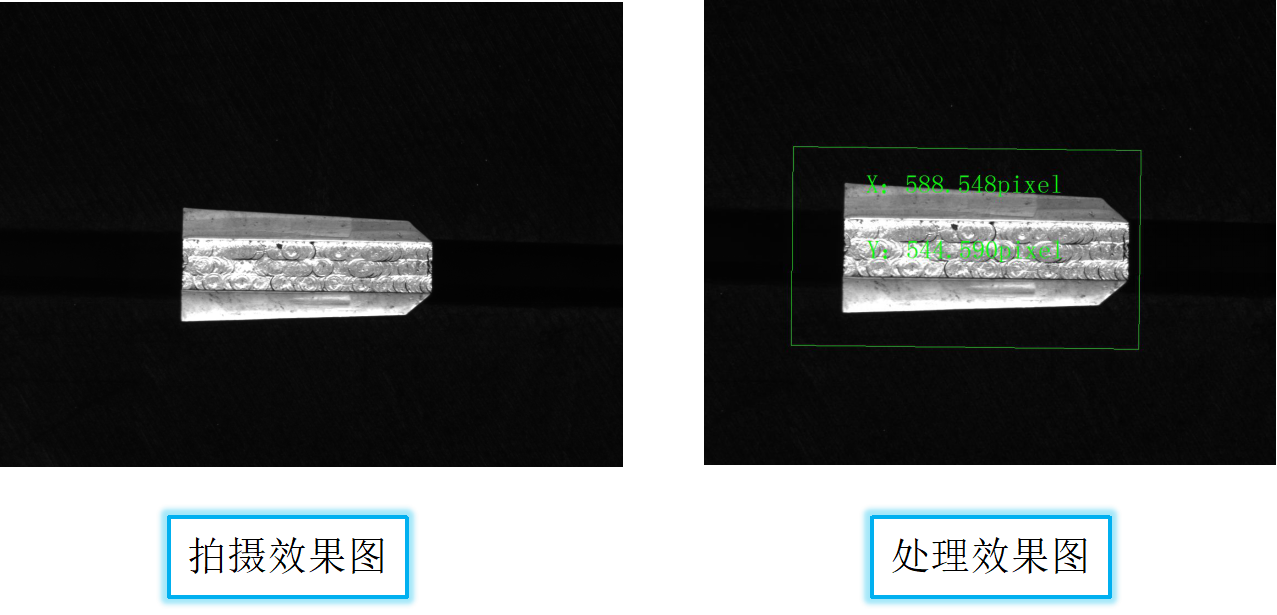

【拍攝與處理效圖四】

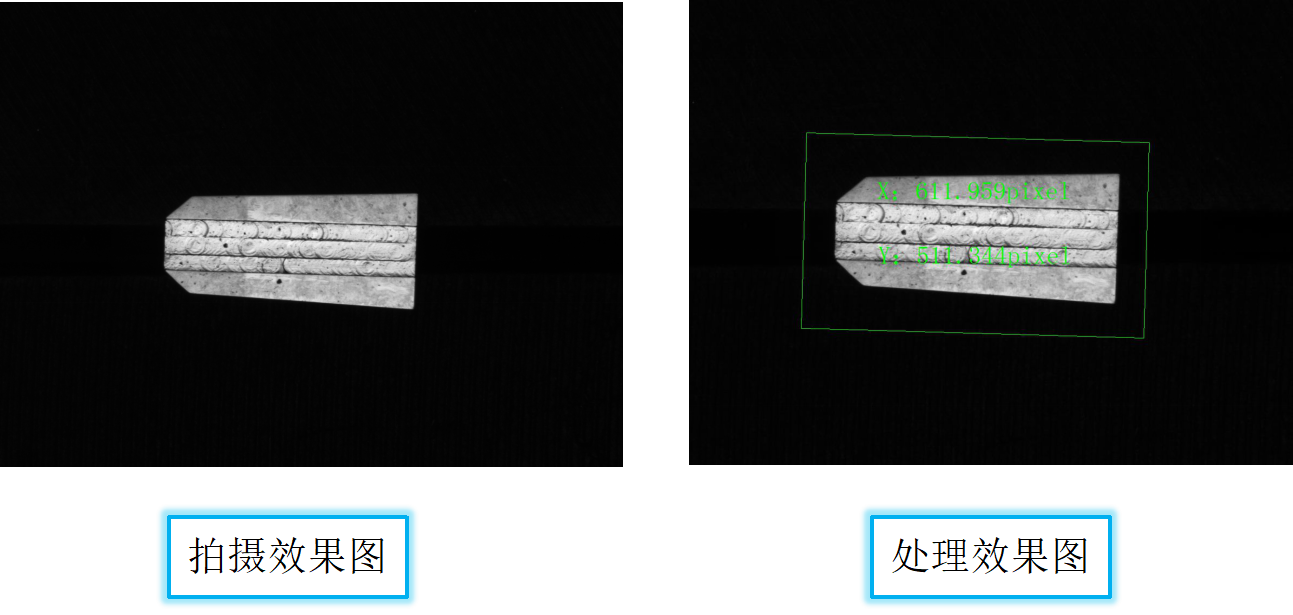

【拍攝與處理效圖五】

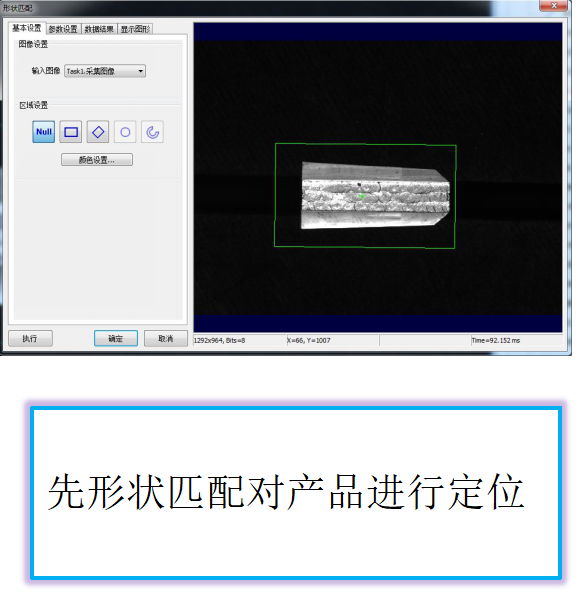

【實驗原理及說明】

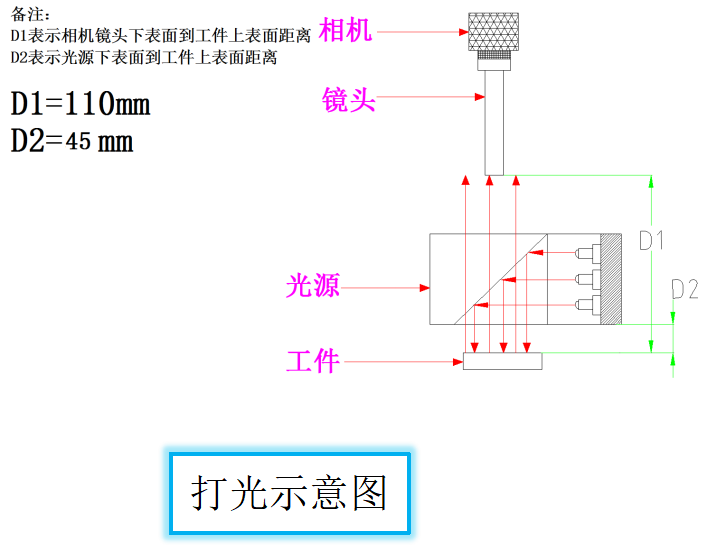

【安裝示意圖】

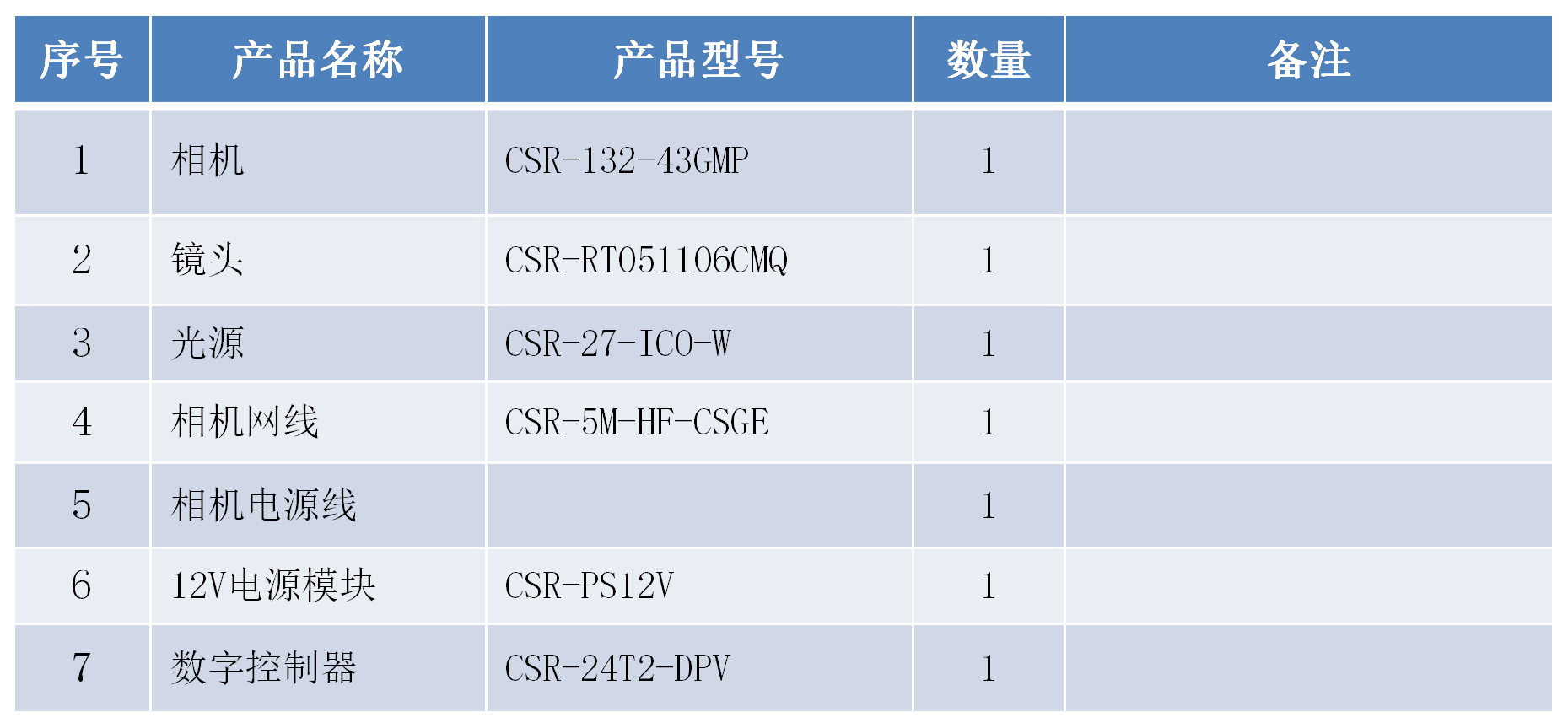

【硬件配置】

【方案評估】

根據目前的圖像和處理結果來看，可以對產品進行定位

，但產品表麵氧化會影響到表麵反光性造成輪廓邊緣變暗。

視野：9.7mm*7.3mm

視覺精度：9.7mm/1292pixel=0.0075mm/pixel。
